Machine d'emballage de film étirable servo | Emballage automatique de palettes pour cartons et boîtes

Principe de fonctionnement:

L'appareil fonctionne à l'aide d'un anneau tournant à haute vitesse à 360 degrés, qui pousse le chariot à film étirable à tourner autour d'un carton ou d'un article stationnaire.Ce procédé consiste à appliquer une pellicule étirante PE à la surface des marchandises dans une forme uniforme.L'ensemble du processus d'emballage est entièrement automatisé et ne nécessite aucune intervention manuelle; les opérateurs n'ont qu'à gérer le chargement et le déchargement des marchandises,assurer un fonctionnement simple et hautement efficace.

- différent des emballages traditionnels à palettes: aucune palette n'est nécessaire; la machine emballe directement les cartons individuels.éliminant le risque de basculement associé à la rotation à grande vitesse et rendant la machine idéale pour les petites, des articles légers.

- Principaux avantages: offre une étanchéité élevée de l'emballage, maximise l'efficacité de l'utilisation du film et offre des vitesses d'emballage nettement plus rapides que les méthodes manuelles.

Spécifications techniques

Fonction et caractéristiques principales:

Les industries et les scénarios appropriés

6.1 Anneau de rotation annulaire (composant de puissance du noyau)

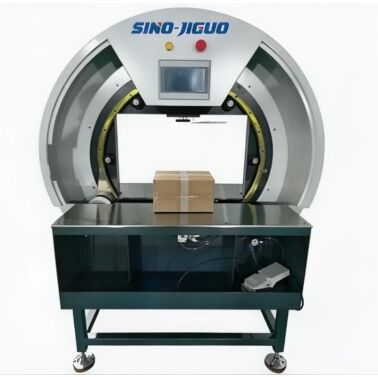

- Emplacement: La grande structure circulaire blanche située sur le corps principal de la machine.

- Fonction: élément moteur central du dispositif, doté d'un système intégré d'engrenage et de transmission qui fait tourner le chariot de film à grande vitesse (360°),ce qui permet d'obtenir un emballage en spirale des cartonsUtilisant une conception de roulement de virage de haute précision, il assure un fonctionnement en douceur et de faibles niveaux de bruit, servant d'élément essentiel pour garantir l'efficacité de l'emballage et l'étanchéité à la charge.

6.2 Mécanisme de chargement et de dépliage du film

- Emplacement: le broche de rouleau de film blanc situé sur le côté intérieur de l'anneau tournant (voir le coin inférieur gauche du schéma).

- Fonction: conçu pour le montage de rouleaux de film d'emballage en PE.Il dispose d'un réglage de tension intégré et d'un mécanisme de pré-étirement (disponible sur certains modèles) qui contrôle la tension de sortie du filmCela assure un étirement uniforme du matériau de film, garantissant ainsi l'étanchéité à la charge tout en réduisant simultanément la consommation de film et les coûts de matériaux.

6.3 Surface de travail et structure de transport en acier inoxydable

- Emplacement: la plateforme métallique située au centre de la machine.

- Fonction: supporte les cartons ou les marchandises en attente d'emballage.Des modèles sélectionnés peuvent être intégrés directement dans les lignes de production pour permettre uneLa plateforme est dotée de capteurs photoélectriques intégrés qui détectent automatiquement la position des marchandises et déclenchent la séquence d'emballage.

6.4 Panneau de commande tactile PLC

- Emplacement: l'écran situé au sommet de l'anneau tournant.

- Fonction: sert de centre de commande central de l'appareil, permettant la personnalisation de divers paramètres tels que le nombre de couches d'emballage, la vitesse de rotation, la tension du film,et le rapport de chevauchement et permet d'initier le processus d'emballage en une seule toucheLe système prend en charge le stockage de plusieurs profils de paramètres pour accueillir des marchandises de spécifications différentes, offrant un fonctionnement simple qui permet aux nouveaux employés de maîtriser rapidement les commandes.

6.5 Boutons de commande d'arrêt et de démarrage d'urgence

- Emplacement: les boutons rouges (arrêt d'urgence) et verts (démarrage) situés à côté du panneau de commande.

- Fonction: le bouton rouge permet l'arrêt immédiat d'une seule touche en cas d'urgence, assurant ainsi la sécurité de fonctionnement.Les deux boutons sont conformes aux normes de conception de la sécurité industrielle. 6.6 Commutateur de commande de la pédale de pied (en bas à droite)

- Emplacement: dispositif à pied situé à l'extérieur de la machine.

- Fonction: libère les mains de l'opérateur; le simple fait d'appuyer sur la pédale après le chargement manuel du produit déclenche le processus de fixation.Cela améliore la commodité de fonctionnement et est idéal pour les scénarios impliquant un chargement et un déchargement manuels fréquents.

6.6 Cadre de la machine et structure de protection

- Emplacement: la structure en acier gris située à la base de la machine.

- Fonction: sert de fondement supportant pour l'équipement; construit en acier soudé de haute résistance pour assurer la stabilité pendant le fonctionnement à grande vitesse.Il comporte une conception de protection fermée pour atténuer les risques de sécurité liés à la rotation à grande vitesse de l'anneau de fixation., tout en protégeant les composants internes de la transmission de la poussière et des débris.
