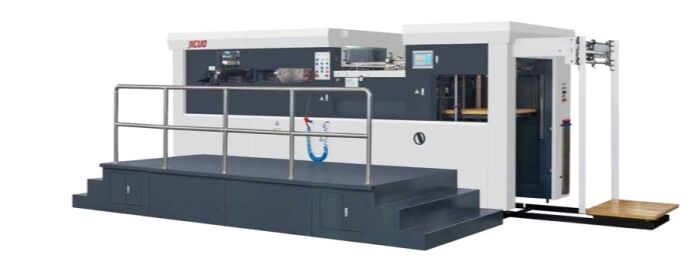

Machine automatique de découpe et de crêpe à haute précision

Machine automatique de découpe et de crêpe à haute précision

Nom De Marque:	JIGUO
Numéro De Modèle:	MY-1060E
Nombre De Pièces:	1
Prix:	$95000-$100000
Délai De Livraison:	30
Conditions De Paiement:	L / C, T / T, Moneygram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Hebei

Certification:

Taper:

Machine à découper

Compatibilité des matériaux:

Papier, Carton, Plastique, Cuir, Tissu

Vitesse de travail:

7500 s/heure

poids:

16 tonnes

Taille du papier maximum:

1060 × 760 mm

Caractéristiques de sécurité:

Arrêt d'urgence, protections

Taille de la machine:

4500x2300x2400mm

Méthode de coupe:

Coupure

Surface de coupe maximale:

1040 mm x 750 mm

Dimensions (LxlxH):

6400 mm x 3950 mm x 2360 mm

Détails d'emballage:

enroulement de film

Capacité d'approvisionnement:

Mettre en évidence:

machines à découper automatiquement les cartouches

machine à plier de haute précision

Machine de fabrication de cartons

Description du produit

Découpeuse à plat haute vitesse pour la production d'emballages et de boîtes en carton

Présentation du produit

La JIGUO MY-1060E est une machine de découpe et de rainage entièrement automatique spécialement conçue pour l'industrie de l'impression et de l'emballage. Elle intègre un positionnement de haute précision, un fonctionnement stable et une production à haute vitesse, largement utilisée pour la découpe, le rainage, le gaufrage et le dépouillement des déchets de diverses boîtes en papier, cartons, cartons ondulés, boîtes couleur, boîtes cosmétiques, boîtes cadeaux et emballages alimentaires.

Avec un système de contrôle PLC avancé et une interface homme-machine, cette machine garantit une utilisation facile, un faible taux de défaillance et une longue durée de vie, ce qui en fait un équipement idéal pour les usines d'emballage et les entreprises d'impression recherchant une haute efficacité et une haute qualité.

Spécifications techniques

Modèle	MY-1060E
Taille max. du papier	1060*760mm
Taille min. du papier	400*370mm
Taille max. de découpe	1040*750mm
Vitesse max. de découpe	7500s/h
Marge minimale de pince	7mm
Épaisseur de la feuille	Carton ondulé : ≤4mm Carton : 80-2000g/m²
Précision de découpe	±0.1mm
Pile d'alimentation max.	1600mm
Pile de livraison max.	1400mm
Pression max.	320 tonnes
Puissance totale	18 Kw
Poids net	16 tonnes
Exigence d'air (fournie par l'acheteur)	0.8Mpa,＞0.36m³/min
Dimensions hors tout	640039502360mm

Composants et caractéristiques de la machine

Unité d'alimentation papier

La machine de découpe automatique JIGUO MYP-1060H utilise un processus de dépouillement entièrement automatisé, améliorant considérablement l'efficacité du traitement post-presse. Conçue pour une haute précision et un fonctionnement à haute vitesse, cette machine simplifie le processus de découpe, augmente l'efficacité de la production et garantit des produits finis de haute qualité.

Unité de convoyage papier

La section de convoyeur pont de la machine de découpe JIGUO est un composant de transfert et de transition crucial entre le système d'alimentation et la station de découpe. Elle est dotée d'une surface de convoyage lisse et antidérapante et de guides réglables, assurant un transport stable et précis du papier, du carton ondulé et d'autres matériaux d'emballage, empêchant le décalage ou le bourrage. Équipée d'un système de contrôle de vitesse synchronisé, cette section de convoyeur correspond parfaitement au rythme de fonctionnement de l'unité d'alimentation avant et de l'unité de découpe arrière, réduisant efficacement le gaspillage de matériaux et améliorant la précision et l'efficacité globales du processus de découpe.

Unité de découpe

■ La plaque murale moulée est rejetée en raison de sa faible force de traction mais de sa forte déformation, et une plaque murale en acier est appliquée comme les machines japonaises. La force de traction est augmentée, c'est-à-dire que la force de pression est augmentée, et elle devient ferme et durable sans aucune déformation.
■ Cette machine est améliorée à un niveau de marque élevé grâce à la régulation automatique de la pression et à la régulation automatique de l'échelle avant. L'ajout de cette fonction la met à niveau vers un appareil numérique pratique et favorable avec une vitesse de contrôle élevée.
■ Le circuit d'huile est lubrifié de force par une pompe à huile fabriquée à Taiwan pour réduire l'usure, un refroidisseur d'huile est ajouté pour refroidir l'huile de lubrification, et la chaîne principale est lubrifiée en temps voulu pour améliorer l'efficacité de fonctionnement.
■ Le nouveau mécanisme de transmission permet une découpe à haute vitesse, et la plateforme à bascule de haute précision améliore la vitesse de rembourrage (presque sans rembourrage), car il est connu que la pression est difficile à équilibrer sur la plupart des autres machines courantes.
■ L'unité de verrouillage pneumatique de la plaque peut fixer le cadre supérieur plus fermement et plus rapidement. Dans notre machine de découpe, l'avant, l'arrière, la gauche et la droite sont verrouillés pneumatiquement simultanément pour réaliser une grande exactitude et une grande vitesse. Cependant, les machines courantes sont serrées par des vis.
■ La chaîne du support de maintien du papier est importée d'Allemagne, ce qui assure une longue durée de vie et une précision de découpe stable.
■ Le mécanisme intermittent de Taiwan est la partie de transmission principale de la machine de découpe, et il améliore la vitesse et la précision de découpe et réduit le bruit de l'appareil, tandis que la vitesse et la précision ne peuvent être réalisées par aucun mécanisme domestique.
■ Le limiteur de couple est équipé d'une protection contre les surcharges. Les unités primaire et secondaire peuvent être séparées en cas de surcharge pour garantir un fonctionnement sûr de la machine. Le frein et l'embrayage pneumatiques italiens avec joint rotatif sont conformes aux normes européennes.
Ils fournissent un embrayage rapide, une force élevée et stable, une longue durée de vie et un faible bruit.

Unité de livraison

Système de dépouillement en une seule fois pour éliminer tous les chutes de papier et déchets en une seule opération (sauf les bords conservés). Élimination des déchets sur quatre côtés (en option)
Système de transmission à trois liaisons de came de découpe supérieure, inférieure et centrale fonctionnant de manière stable, coordonnée et précise, adapté aux applications à haute puissance, chargement, déchargement et étalonnage rapides.
Le cadre de dépouillement à levage pneumatique avec dispositif de centrage permet une utilisation facile et réduit le temps de préparation.
Plateforme de pré-assemblage avec dispositif de centrage pour une installation pratique de la plaque de dépouillement.
Le processus de dépouillement rationnellement conçu résout efficacement les problèmes tels que la lenteur et le déplacement de la plaque.

Système de lubrification automatique

Lubrification chronométrée et contrôlée pour des performances optimales
Système de lubrification par injection forcée en boucle fermée avec filtration
Maintenance réduite et durée de vie prolongée de l'équipement
Amélioration des performances globales et de la stabilité de la machine

Galerie de produits

Nos partenaires

Installation de production

FAQ

Quels types de matériaux la découpeuse JIGUO peut-elle traiter ?

La découpeuse JIGUO est compatible avec une large gamme de matériaux d'emballage, y compris le carton ondulé, le papier couché, le papier kraft, le carton et les feuilles de plastique minces. Elle peut s'adapter à différentes épaisseurs de matériaux en ajustant la pression et les composants de guidage.

Période de garantie

Garantie de 12 mois

Service et support

Manuel en anglais et assistance à distance

Comment entretenir la découpeuse JIGUO pour un fonctionnement stable à long terme ?

La maintenance régulière comprend trois étapes clés : 1) Nettoyer le système d'alimentation, la section pont et l'unité de découpe après chaque quart de travail pour éliminer la poussière de papier résiduelle et les débris ; 2) Lubrifier les pièces de transmission et les rails de guidage mensuellement pour réduire la friction ; 3) Inspecter le système de capteurs et les composants servo trimestriellement, et remplacer les pièces usées en temps voulu.

La découpeuse JIGUO peut-elle être personnalisée pour des motifs de découpe spéciaux ?

Oui. L'unité de découpe est conçue avec une structure de montage de plaque flexible, qui prend en charge des plaques de découpe personnalisées pour des motifs et des formes spéciaux. Nous fournissons également des conseils techniques professionnels pour l'installation des plaques et le débogage des paramètres afin de répondre aux besoins de production personnalisés.
