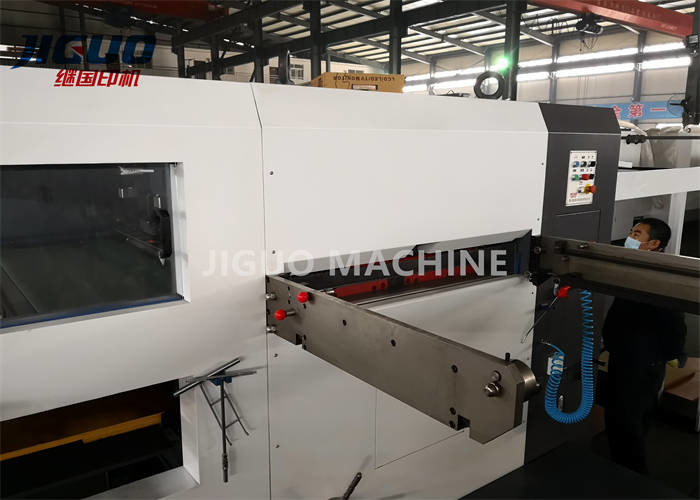

Machine de découpage de carton et se plissante semi-automatique

II. composants et caractéristiques :

1. Pièce d'alimentation-papier : Pré papier de code, plate-forme d'alimentation-papier, banc pneumatique.

Pré papier de code : Angle coulissant de cylindre en aluminium, facile et rapide pour fonctionner. L'opérateur

les besoins de mettre le papier traité dans pré le chariot à papier de code, et de mettre le chariot de nouveau à
plate-forme d'alimentation-papier pour continuer le prochain fonctionnement quand le papier fixe la limite inférieure.

Plate-forme d'alimentation-papier : La distance de montée automatique d'étape peut être placée selon le papier

la quantité, l'opération est facile et rapide. Avec les caractéristiques d'une distance de alimentation plus courte

et basse intensité de travail.

Banc pneumatique : Le support d'opérateur sur la plate-forme de travail, ajustement pneumatique

taille de machine selon la taille différente de l'opérateur, facile effort à utiliser, économiser temps et.

2. Positionnement de la partie : le guide avant, le guide latéral.

Guide avant : L'avant global d'oscillation balançant le guide latéral ont un petit impact sur

bord de papier, précision de positionnement élevée, avec quatre ensembles de commutateur de fibre de précision (Taïwan Riko

marque) pour vérifier le papier en place et pour éviter le gaspillage de papier.

Guide latéral : Vous pouvez choisir le guide latéral basé sur différents produits, aucun besoin de remplacer

composants, faciles et s'ajuster rapidement.

3. Partie de découpage : pinces, cadre de découpage de feuille, plaque d'acier de découpage, transmission

structure, plate-forme inférieure de centre serveur, la plate-forme mobile et la plate-forme supérieure, intermittente

structure, frein d'embrayage pneumatique.

La pression de découpage peut globalement réglant et peut également réglementation avant de bord de pince

séparément, le réducteur manuel est économie commode et de travail.

Pinces : Les grippes sont faits en de haute résistance de la précision dure d'alliage d'aluminium

le moulage, avec la bonne rigidité, du matériel léger, petite inertie, de haute résistance, peut exactement

et transférez sans à-coup le papier dans le fonctionnement à grande vitesse. Le guide avant de pince unique, meurent

coupure du double positionnement et de la courbe courante de la précision de came, à faible bruit, haute et

les derniers biens, bord de pince sont seulement 6 millimètres.

Cadre de découpage de feuille : Le double renfort du cadre de découpage de feuille adopte

rail de guide pneumatique de verrouillage et de roulement, sécurité élevée, opération facile. Dur

le plat de flottement d'alliage d'aluminium, cadre de découpage de feuille avec le plat de cintre, fait un plat

le positionnement exactement et fort, et peut être réutilisation, peut effectivement empêcher le découpage

plat descendant et détaché.

Plaque d'acier de découpage : La plaque d'acier 70CR traitée par traitement thermique spécial,

bonne planéité, dureté élevée, longue durée de vie. Fumée personnalisée de coussin d'air

le système d'édition fait la plaque d'acier enfonçant et, facile et allégeant le travail.

Structure de transmission : La nouvelle conception de transmission fait la précision à grande vitesse

découpage. La motivation essentielle adopte l'engrenage à vis sans fin et le vilebrequin conçu spécialisé

la structure de bielle, la connexion de rapport de buisson réduira l'espace de mouvement,

évitez effectuer de l'engrenage à vis sans fin et du ver, pression de découpage élevée, avoir la fonction

de la haute pression. Les 4 coins de la plate-forme mobile est équipés de la décompression

le ressort amortisseur et réduire la machine portant, fait la machine courant plus régulier.
